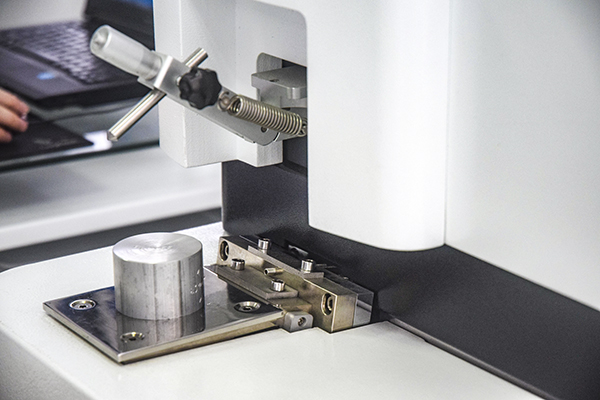

在運用直讀光譜儀對鑄鐵進行分析時，要求分析面必須呈現白口狀態，即試樣表面層的碳要以碳化物的形式存在，不能有游離石墨。這是因為當鑄鐵表面存在游離碳，也就是灰口鐵的情況時，會對分析結果產生顯著影響。尤其是對于碳含量高達 3.8 - 4.0%、硅含量高達 2.0 - 3.6%的鑄鐵樣品，要使其達到白口化狀態難度頗高。
鑄鐵白口化如此重要，是因為游離石墨的存在會干擾直讀光譜分析儀對元素含量的準確測定。游離石墨的原子結構與碳化物不同，在光譜激發過程中，其產生的信號與碳化物產生的信號相互干擾，導致后續直讀光譜儀分析結果出現偏差，無法真實反映鑄鐵中各元素的準確含量。
為了實現鑄鐵的白口化，有以下幾種有效方法。
其一，提高澆注試樣的溫度。增加鐵水的過冷度，能夠避免和減少作為石墨核心的夾雜物，進而提高白口化程度。一般來說，澆注溫度需達到 1400 攝氏度以上，在這樣的高溫條件下，鐵水中的原子活動更為劇烈，減少了石墨核心形成的機會。
其二，加快澆注試樣塊的冷卻速度。改善鑄態試塊的冷卻條件，比如減少試塊的厚度、增加冷卻面積，能促進試樣白口化。采用銅模澆注法效果較好，鑄態鐵水在急冷環境下，來不及或很少析出游離石墨，從而更易形成白口組織。
其三，在鐵水中加入反石墨化元素。鐵水中石墨碳的析出與化學成分緊密相關，加入反石墨化元素可抑制石墨核心形成。例如，加入 0.07%的碲粉就能使試樣全部白口，且碲的譜線不會干擾其他元素的分析，是比較理想的選擇。
鑄鐵白口化對于直讀光譜分析儀分析意義重大，相關從業者應積極掌握并靈活運用這些方法，在實際分析工作中嚴格把控，確保每一份分析結果都能精準可靠，助力鑄鐵行業蓬勃發展。
